cablage relais marchal 514

[gégétoy]

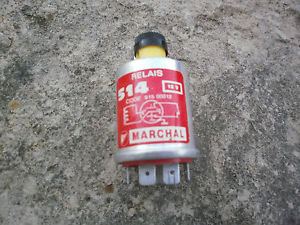

Qui connaîtrai le câblage de ce relais un peut spécial , sachant qu'il y a déjà deux fiche relier entre elle par une petite barrette.

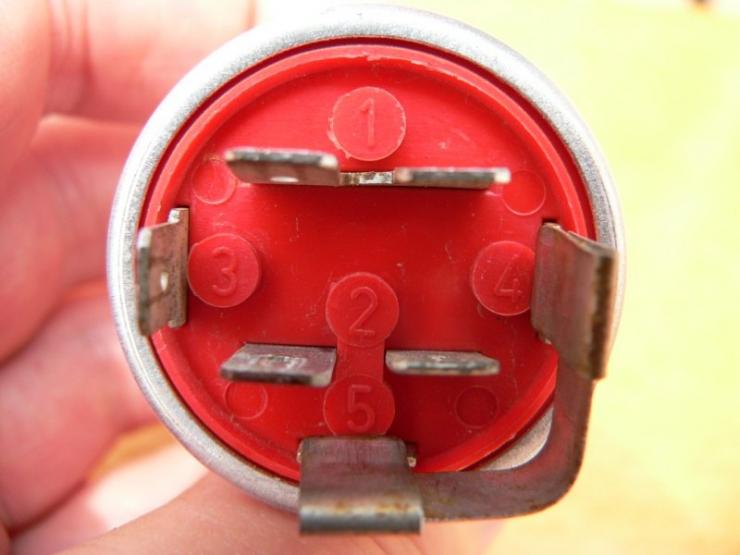

7 fiches dessus, 2 relier par la barrette ou rien peut se branché, 2 qui font qu'un = sortie vers accessoires je pense !

J'ai chercher sur le net, rien trouvé ! Sur celui ci.

Tous ce que je trouve, c'est du standard pour relais carré .

Sur les mien, il n'y a plus rien de marqué !

[greg38-74]

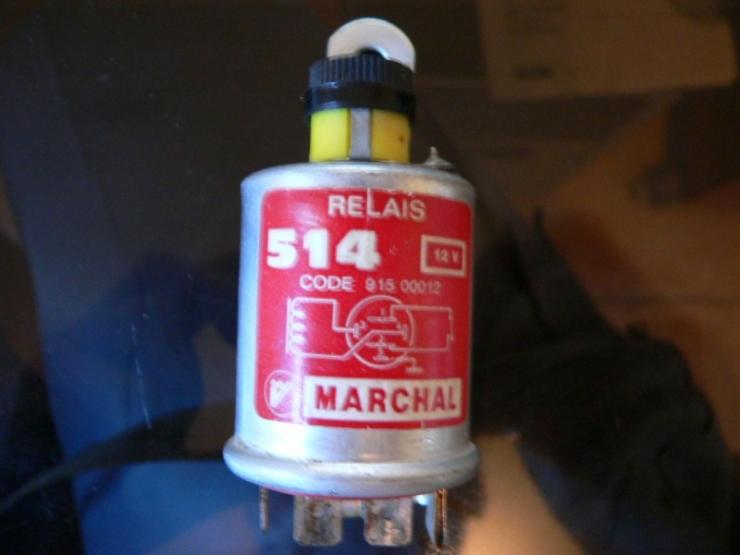

Tu pourrais faire une photo plus précise du schéma sur l'étiquette ? Normalement, ça nous explique exactement ce qui se passe...

[gégétoy]



J'ai trouvé ça sur le net.

[Pit]

1 et 2 sont la puissance.

3 et 4 sont la commande.

Et le 5 une masse, commune avec le 4, assez logique.

D'après ce que je déchiffre sur la photo.



[gégétoy]

En clair ,

Tu me confirme si j'ai bon ?

1 = sortie vers accessoires

2 = + permanent batterie

3 = + interrupteur de commande

4 et 5 = masse se faisant par la patte de maintien .

[Pit]

C'est bien ça.

N'oublie pas de mettre un fusible et de respecter la charge du relai qui est de 20A d'après ce que j'ai trouvé.

Le fusible dans le relai ne protégé pas avant le relai, en cas de court jus...



[gégétoy]

OK merci Pit



J'ai retrouvé plusieurs de ces vieux relais dans mes archives, je vais voir s'il fonctionne encore,

Mais il faut que je bricole , les fusibles qui sont dessus sont claqué, et Apparemment, impossible d'en retrouvé.

[Pit]

Tu peux toujours ponter le fusible du relai et en mettre un à la source d'alimentation...
